工程概況
建設地點：廣州市南沙區明珠灣橫瀝島。
建筑面積：506304㎡。

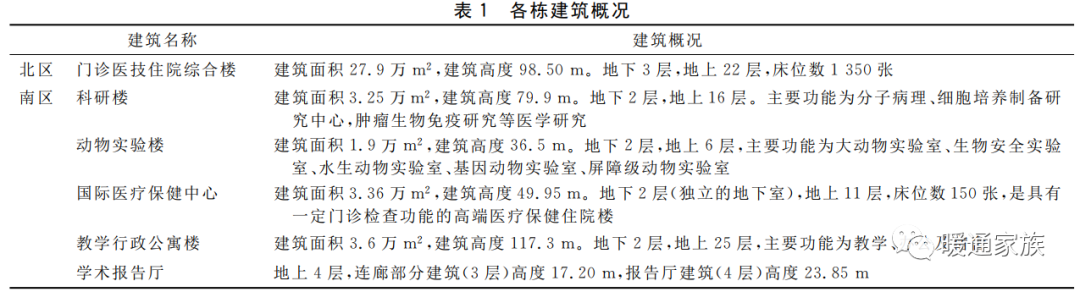

建筑功能：由多棟建筑單體組成的建筑群，分南、北兩區，各棟建筑概況見表1。
建設標準：三級甲等綜合醫院，南區的國際醫療保健中心為綠建三星標準，其余樓棟為綠建二星標準

冷熱源設計
根據當?shù)貧夂蛱攸c、建筑功能需求、使用規律和建設標準，集中空調冷熱源設置見表２，３。


結合廣州峰谷比約６的電價政策，空調冷源系統１采用冰蓄冷系統，空調單位面積冷負荷指標約為168Ｗ/㎡，在一個蓄冷釋冷周期內空調總冷負荷為210325ｋＷ·ｈ，選用４臺單臺制冷量為3165ｋＷ、制冰量為2488ｋＷ的雙工況離心式冷水機組，典型設計日蓄冰率為30％，主機與蓄冰裝置采用主機上游串聯內融冰形式，蓄冰裝置采用帶保溫箱體的鋼盤管。主機制冷工況供回水溫度為4 ℃/10 ℃，制冰工況供回水溫度為-5.6℃/-2.2℃，二次側末端的冷水供回水溫度為6℃/12℃?？照{冷源系統２采用高效電制冷冷水機組,空調單位面積冷負荷指標約為155Ｗ/㎡，選用３臺單臺容量為2462ｋＷ的離心式冷水機組，其中１臺同時具備全熱回收功能。冷水供回水溫度為６℃/12℃，冷卻水供回水溫為32℃/37℃。
空調熱源系統1選用4單臺容量 為1750ｋＷ 的燃氣常壓間接式熱水機組，空調單位面積熱負荷指標約為57Ｗ／㎡，水機組設于地下１層熱水機房，空調供熱熱水供回水溫度為60℃/50 ℃，機組的熱效率 ≥90％?？照{冷源系統3采用3臺單臺容量為1336ｋＷ 的螺桿式冷水機組，其中１臺同時具備全熱回收功能?？照{單位面積冷負荷指標約為67Ｗ/㎡，冷水供回水溫度為7℃/12℃，冷卻水供回水溫度為32℃/37℃。
空調熱源系統２用２臺單臺容量為700ｋＷ的常壓燃氣間接式熱水機組，空調單位面積熱負荷指標約為59Ｗ/㎡，熱水機組設于地下１層熱水機房。空調供熱熱水供回水溫度為60 ℃／50 ℃，機組的熱效率≥3％?？照{冷源系統２，３冷水機組的COP在 GB50189—2015《公共建筑節能設計標準》的基礎上分別提高了6％和12％。具備熱回收功能的制冷主機，熱回收的供回水溫度為45℃/40℃，為生活熱水提供預熱。

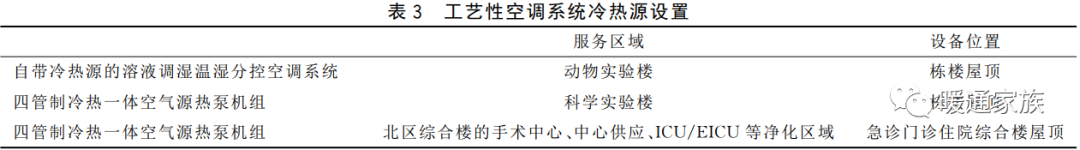

根據工藝要求，動物實驗樓空調系統需要獨立設置，采用專用自帶冷熱源的溶液調濕溫濕分控空調系統。根據實驗動物生產區域（飼養區）和實驗動物實驗區域分別設置空調系統。共選用９臺實驗動物環境專用的機組?？茖W實驗樓，北區綜合樓的手術中心、中心供應、ICU/EICU等凈化空調區域分別采用四管制冷熱一體空氣源熱泵機組作為冷熱源。直線加速 器，回旋加速器，質子刀，CT,R,PET-CT,ECT 等大型醫療設備用房采用多聯機空調系統。MRI采用恒溫恒濕空調系統。低壓配電室、教學行政公寓樓公寓部分采用多聯機空調系統。發熱量較大的設備間（UPS、消防控制室、電梯機房等）及值班間采用分散式空調。
空調水系統設計
空調冷源系統１采用二級泵變頻的閉式兩管制系統，通過乙二醇板式換熱器二次側空調冷水的供回水壓差調節冷水泵的頻率，以滿足末端的負荷變化需求。結合系統服務區域距離和功能，分為４個環路，分別服務門診綜合樓西側上、下裙房，東側上、下裙房及南區科研樓，實驗樓，政樓及會議中心?？照{冷源系統２采用一級泵閉式兩管制系統，水系統分為２個環路，分別服務住院樓的左右兩側；空調冷源系統３采用冷源側與負荷側均變流量的一級泵變流量閉式四管制系統，水系統分為２個大環路，分別服務住院部分及非住院部分。
空調末端系統設計
門廳、中庭、餐廳等大空間區域均采用全空氣空調系統，組合式空調機組內置粗效（Ｇ３）、中效Ｆ７）空氣過濾。全空氣空調系統按變新風比設計，過渡季節可加大新風至全新風運行。診室、病房、辦公室、會議室等小房間采用風機盤管加獨立新風系統。新風系統按內外區分別設置。產科分娩室按直流式全新風系統設計，在各分娩室設置回風管并增設電動關斷閥，以滿足未使用的分娩室可在回風工況運行，節約運行成本。
系統控制策略
空調、通風系統采用集中監控系統。各冷熱源中心根據負荷變化進行運行調節。冰蓄冷系統采用優化控制技術，根據測定的室外氣象參數及負荷側的回水溫度、流量，計算預測全天的逐時負荷，并據此制定當天雙工況主機與蓄冰系統的運行策略，制主機輸出，最大限度地發揮蓄冰裝置的融冰供冷量。其他２個空調系統以空調負荷需求作為主機運行調節的依據，使冷源系統運行在綜合能效的高效區域。風機及水泵采用變頻技術。國際醫療保健中心對室內人員密度較高（＞0.25人/?）的區域進行二氧化碳濃度數據監測，并與通風系統聯動。
暖通設計主要特點
１）兒科、隔離病房、國際醫療保健中心的病房、感染科、核醫學科等采用智能通風系統。通過直流調速風機、電動風量調節裝置、定風量閥等實現場所合理的空氣定向流動和壓力梯度。
２）動物實驗樓新風量大、室內溫濕度環境要求較高，采用自帶冷熱源的溶液調濕空調系統，實現溫度濕度獨立控制；科學實驗樓和凈化區域空調系統新風空調換氣次數大，采用四管制冷熱一體空氣源熱泵機組作為空調冷熱源，利用冷凝熱提供再熱熱源。
